钢结构加工工艺与工程施工工艺分析

　　随着钢结构的广泛应用，技术难度会越来越大，质量问题也会愈来愈受关注。钢结构的精度要求高，因此，钢结构加工过程中的质量控制十分必要，一定要切实有效的抓好各个环节的控制，这样才能有效的提高钢结构工程的安装质量与结构安全。本文主要对钢结构工程中钢结构的加工、包装运输、加工测量、安装方案和技术措施作了较为详细的介绍，并对钢结构的加工工艺、加工要点作了重点阐述。
　　
　　钢结构工程因其结构跨度大、自重轻、安装便捷等优点被广泛应用于工业工程、大型公共建筑，本文根据钢结构加工规范要求结合钢结构工程加工经验对钢结构工程加工作简要阐述。
　　
　　1钢结构构件主要加工工艺
　　

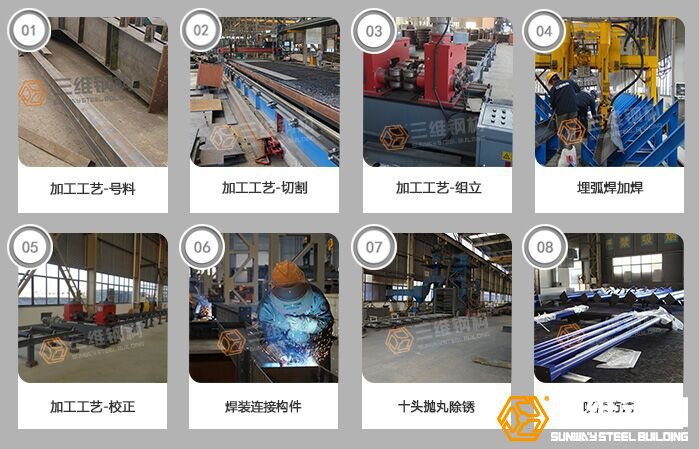

　　本工程的钢柱,加工工艺流程为:放样→下料→电脑编程→拼板→CNC切割→组立→埋弧焊接→钻孔→组装→矫正成型→铆工零配件下料→加工组装→焊接和焊接检验→防锈处理、涂装、编号→构件验收出厂。
　　
　　1.1钢结构加工放样
　　
　　放样是钢结构加工工艺中的第一道工序，只有放样尺寸精确，方可避免以后各加工工序的累积误差，才能保证整个工程的质量，因此对放样工作，必须注意以下几个环节：放样前必须熟悉图纸，并核对图纸各部尺寸有无不符之处，与土建和其他安装工程有无矛盾核对无误后方可按加工图纸上的几何尺寸、技术要求，按照1：1的比例画出构件相互之间的尺寸及真实图形。
　　
　　样板制出后“必须在上面注上图号、零件名称、件数、位置、材料牌号、规格及加工符号等内容”使下料工作不致发生混乱”同时必须妥善保管样板防止折叠和锈蚀，以便进行校核。
　　
　　为了保证产品质量防止由于下料不当造成废品，样板应注意适当增加余量。
　　
　　1.2钢结构加工拼板
　　
　　拼板时应注意的问题：
　　
　　拼板时应考虑下料切割焊缝的收缩量，适当放出余量，自动切割缝为2MM，手工切割缝为3MM，焊缝收缩量视构件长度一般应放20-30mm。
　　
　　拼板焊应按图纸对焊缝等级的质量要求进行，焊接前应清除焊缝口锈蚀、油迹、毛刺等，按要求开好坡口单面坡口55±5，纯边高度1.5-2MM采用焊缝清根，焊剂烘潮，焊丝清洁等措施，以保焊缝质量。
　　
　　1.3钢结构CNC切割
　　
　　CNC切割时应注意的问题:
　　
　　按下料图要求加工角度样板,经检查无误后方可使用。
　　
　　切割时应考虑割切、焊接的收缩余量及组装误差,长度一般应放20～30mm,切割宽度误差±1mm。
　　
　　编程后,切割机应空机运行,记录运行轨迹是否与下料尺寸相符,无误后即可切割。
　　
　　割切时,根据板厚随时调节火焰大小、氧气压力、切割速度,确保切口光顺平滑。
　　
　　1.4钢结构加工组立
　　
　　组立时应注意的问题:
　　
　　翼腹板有对接焊缝时,组立应注意翼腹板焊缝错开200mm以上。
　　
　　组立时确保腹板对翼板的中心线垂直度偏差为b/100且≤2mm,中心线偏移≤1mm。翼腹板间隙应≤0.8mm,以满足埋弧焊的需要。
　　
　　定位焊间距一般为300～400mm,焊缝高度不超过设计缝厚度的2/3,焊条型号应与构件材质相匹配。
　　

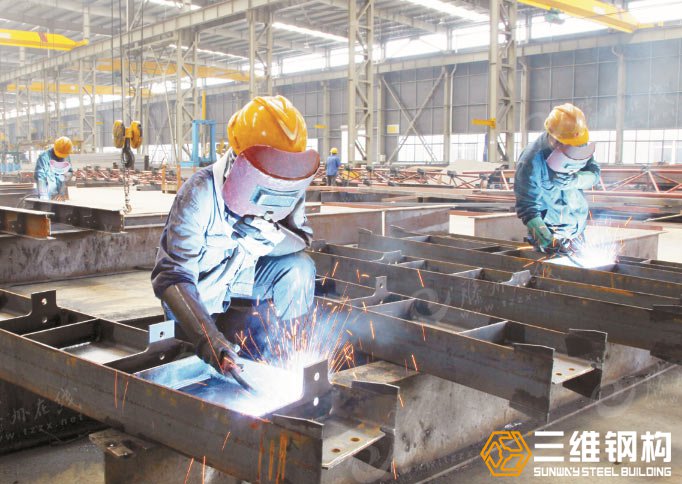

　　1.5埋弧焊
　　
　　埋弧焊应注意的问题:
　　
　　焊接所采用的焊丝、焊剂应与构件的材质相匹配。
　　
　　焊前应对焊丝、焊缝进行清洁,除去油渍、锈迹,焊剂等。
　　
　　焊接时应加引弧板和收弧板,引弧和引出的焊缝长度应大于50mm,焊后应切割。
　　
　　选择合适的焊接电流、电压、焊接速度及合理的焊接程序,确保焊接质量,减小焊接变形。
　　
　　1.6钢结构加工制孔
　　
　　钢结构安装时所留A、B级螺栓孔应具有H12的精度,孔壁表面的粗糙度Ra不应大于12.5mm,螺栓孔的允许偏差超过上述标准,不得用钢块填塞,可采用与母材料性质匹配的焊条补焊,再重新制孔。
　　
　　制孔方法采用钢模钻孔,各种钻孔全部采用钻床钻孔以提高工作效率,保证构件的质量。
　　
　　1.7钢结构加工矫正
　　
　　钢材切割或焊接成型后,均应按实际情况进行平直矫正：好的零件在加热矫正时,加热温度应根据Q345性能选定，不得超过900℃。钢结构在加热矫正后应缓慢冷却，不能用水冷却。矫正的钢材表面，不应有明显的裂缝或损伤。
　　
　　2现场钢结构加工方案及技术措施
　　
　　2.1安装方案简述
　　

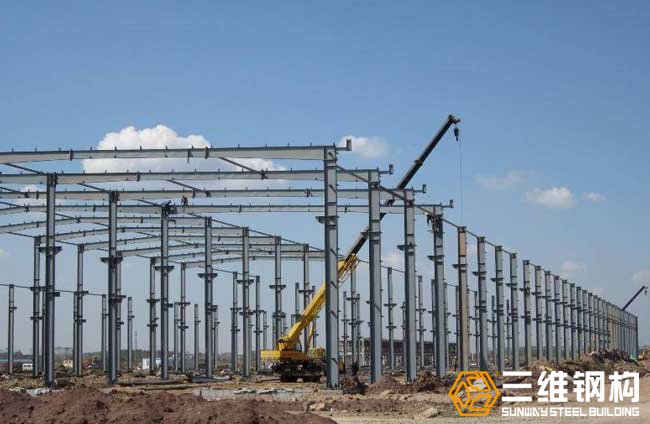

　　本工程钢结构内容包括:钢柱、钢梁安装和其他构件安装。由于该工程跨度大、面积大，经多种方案比较，钢柱用1台50t汽车式起重机整体吊装，两
　　
　　支钢梁在地面上拼装后采用2台50t汽车式起重机同时起吊，辅以2台曲臂车进行就位安装。
　　
　　2.2设备选择
　　
　　综合考虑工程特点、现场的实际情况、工期等因素，经过反复比较各种方案，从吊装设备、与土建交叉配合要求及本企业的加工实践，钢结构吊装选择2台50t汽车式起重机，作为钢结构安装的主要设备。
　　
　　2.3地脚螺栓埋设
　　
　　地脚螺栓的精度关系到钢结构定位，地脚螺栓的埋设须严格保证其精度，地脚螺栓的埋设精度：轴线位移：±2.0mm，标高：±5.0mm。在柱地脚螺栓安装前，将平面控制网的每一条轴线投测到柱基础面上，全部闭合，以保证螺栓的安装精度，然后根据轴线放出柱子外边线，待安装钢柱地脚螺栓的承台架子搭设好以后，将所需标高抄测到钢管架子上。
　　
　　2.4钢架安装顺序
　　
　　按照现场实际情况，结合甲方的加工进度要求，采用合理的安装顺序。安装顺序按内容分为:钢柱-钢梁-吊车梁-连系梁-水平支撑-檩条-拉杆-隅撑。
