箱形柱是由四块钢板焊接而成,制作工艺与焊接H型钢大体相同。箱形柱是由四块钢板焊接而成,制作工艺与焊接H型钢大体相同,其工艺过程见流程图。

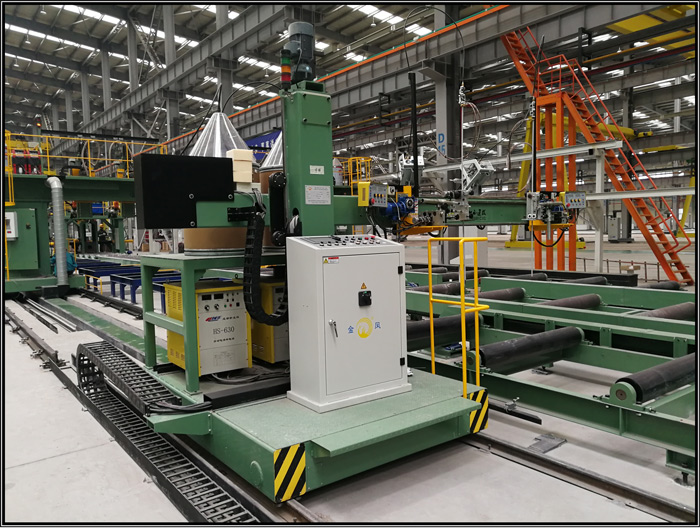

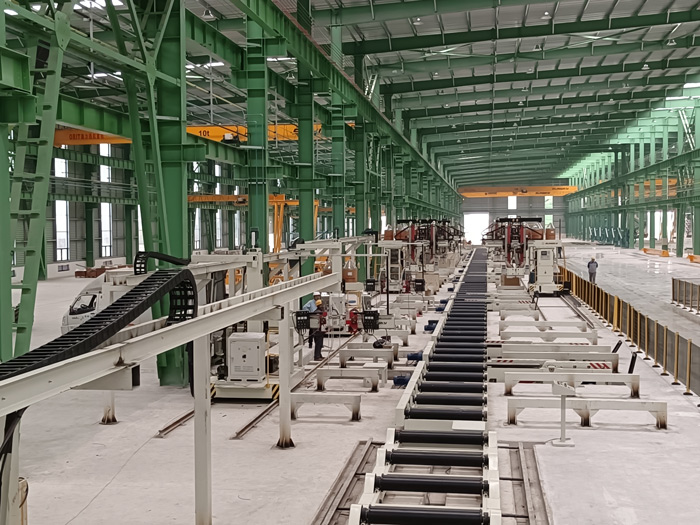

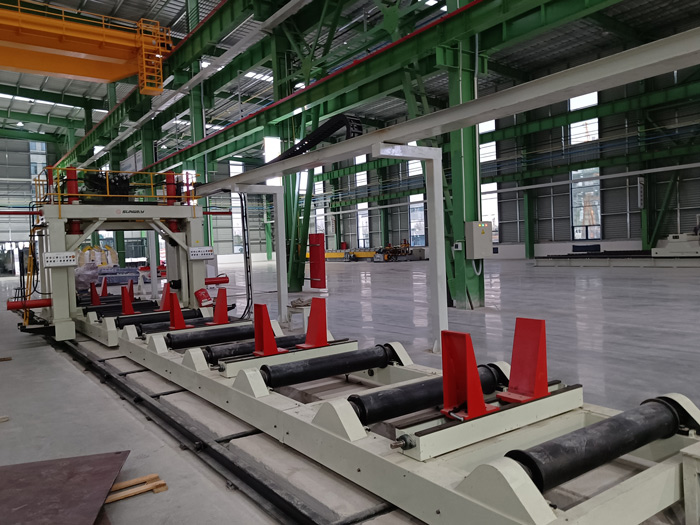

箱形柱下料采用数控火焰切割机进行柱板切割,开坡口方法为碳弧气刨切割K型坡口,下料完成后进行调直校正,为保证柱身板拼装准确,需制备组装胎膜,组装顺序为:首先以上盖板为基准,然后放出横隔板与侧腹板的装配线,进行U型组立,最后组装下盖组装完成后进行焊接,柱身主体焊接采用埋弧自动焊,加劲板焊接采用电焊机手工焊接,最后一面隔板焊接电渣压力焊接的方法进行,焊接设置引弧板。箱形柱焊接完成后进行调直矫正,后用端头铣床进行端头切割。箱形柱涂装严格按标准除锈、刷油,箱形柱制作完成后由专职质检人员进行检验、编号。箱型柱制作组装是关键,其组装工艺方法如下:
1.首先以上盖板作为组装基准,在其组装面上按施工图要求分别放出隔板及侧腹板装配线,并用样冲标志。
2.先组装上盖板与隔板,组装在胎模上进行,装配好后,须施焊完毕方可进行下道工序。
3.腹板装配前须检查腹板的平直度,装配时采用一个方向装配,先定位中部加劲板,后定位腹板。
4.箱体结构整体组装在U型结构全部完成后进行,先将U型结构腹板边缘矫正好,使其不平度〈L/1000 ,然后在下盖板上放出腹板装配定位线,翻转与U型结构组装,采用一个方向装配,定位点焊采用对称施焊法。
5.隔板最后一面焊接采用电渣压力焊接,采用专用设备电渣压力焊焊接。
备注:可按图纸要求加工并能满足抛丸除锈、打孔、加筋板(连接板)、喷漆等工序;
