钢结构夹层设计制作安装

一般楼层空间较高，为了提高使用率增加使用面积都会选择在楼层中做钢结构的夹层，如何做？框架如何搭建、如何锚固、如何保证满足受力需求等，今天小编就给大家详细解析钢结构夹层设计制作安装过程，让您心中有数。

对于钢结构夹层设计制作安装项目，我司处理过程如下：

一、 设计阶段：

（1） 确定现场钢结构夹层是否有加设条件，根据原始结构图查看框架梁 柱 墙体的位置，确定锚固点，测量实际尺寸，做计算准备。

（2） 建立计算模型，根据使用功能确定荷载需求，计算构件截面以及钢结构夹层挠度值；模型如下：

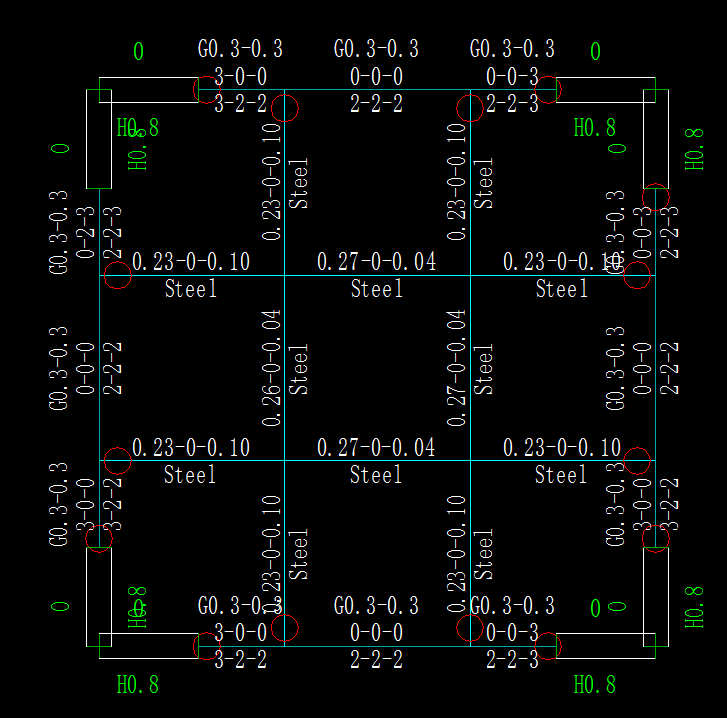

计算应力比如下：

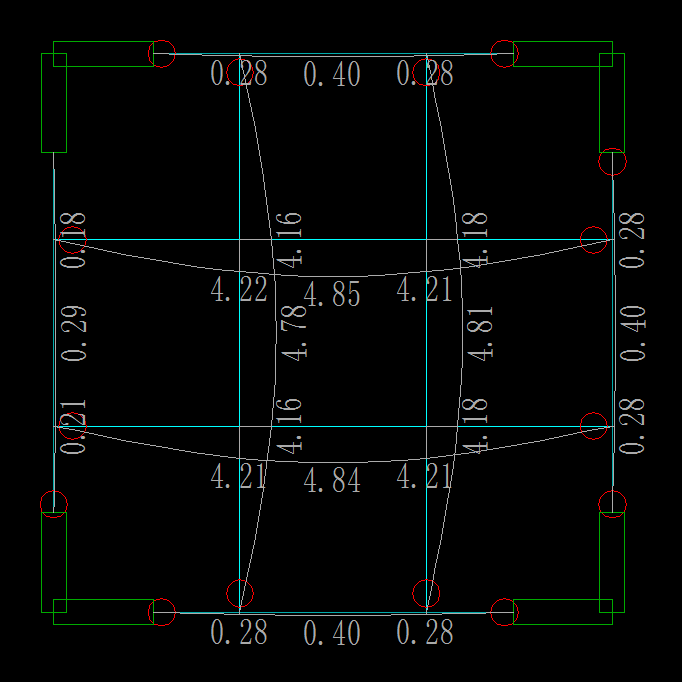

计算构件挠度如下：

（3） 复核周边构件是否满足增设钢结构夹层以后的受力要求；若不满足，则下一步根据计算结果出加固方案；

（4） 整理设计图纸；

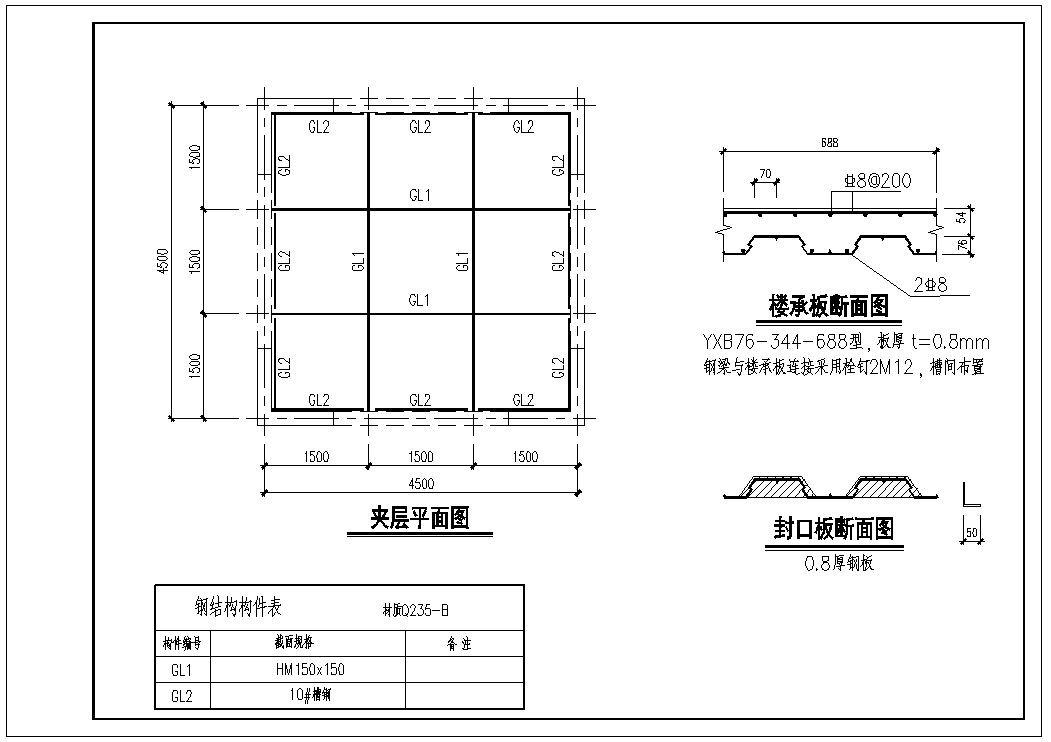

部分图纸示意如下：

二、 施工阶段：

（1） 复核现场尺寸，确定构件尺寸，且根据图纸再次复核夹层情况；

（2） 构件加工：根据设计图纸，对结构构件进行切割、打磨、焊接等操作；

（3） 加设埋件：在原结构上加埋件板等，以确保构件连接可靠；

（4） 架设主次梁，铺压型钢板；

（5） 焊接栓钉，绑扎钢筋；

（6） 浇筑混凝土或铺设水泥压力板、钢骨架轻型楼板等，注：混凝土浇筑过程中，需持续均匀振捣，保证混凝土密实度，养护强度

（7） 涂刷防火涂料；

架设夹层，首重安全性，不应发生受力不足、晃动、挠度过大等情况。其次，架设后钢结构夹层上下尽量保证足够净高，满足使用要求。
