桁架钢结构加工制作中的缺陷有哪些
桁架钢结构可以称为非标钢构件，桁架结构的类型较多，一般桁架为型材制成，大型重荷载桁架大多为BH和T、H型材制成。桁架构件一般都设有拱度和高强度螺栓连接孔，制作时需放大样制起拱度及制定位孔和定位靠模。当单个桁架钢构件制作验收合格后，设计规定构件还需进行预拼装，对制作时存在的累积误差及其他存在的相关问题进行进一步的修正和完善。
一、高层建筑钢结构桁架大多为BH梁制成的构件，设计时一般都要求构件起拱度，按设计起拱数值在平台上放大样求得起拱量，然后将求得的起拱量翻引于BH板料上划成弧形拱度线，气割时按拱度弧形线气割成拱度，按以上工艺过程制成的拱度应是符合工艺规范要求的。

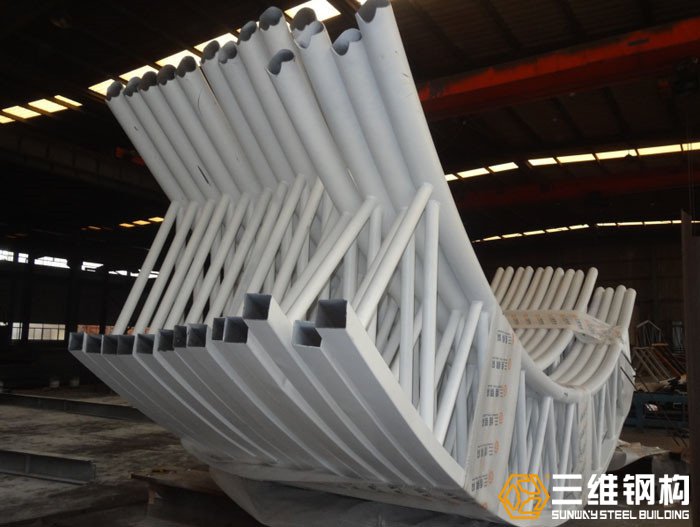

二、对于型材制成的桁架钢构件，制作时首先对型材的预处理（变形材料矫正除锈涂底漆）按施工详图的大样求得起拱数值，制定起拱和单件各节点靠位板及孔的定位靠模。然后按大样各节点件尺寸，两单件组合，经焊接等工序制成符合要求的单个组合部件，然后按大样总组装整体桁架，经焊接等工序制成成品桁架。
三、需预拼装的桁架构件主要用于高层建筑因整体运输困难的桁架结构构件。预拼装目的是通过预拼装检测单个构件在钢结构加工制作过程中误差的实际准确性，如单个构件的高强度螺栓孔位、孔距、孔的穿孔率、单个构件的节点尺寸、对角线、拱度等累积误差实际数值。对发现问题按工艺规范要求进行修整并达到符合规定要求，很终使施工安装顺利。如果桁架连接为高强度螺栓，则预拼装时孔与孔连接的穿孔率极为重要，穿孔率得不到解决，等于预拼装工作没做。
二、对于型材制成的桁架钢构件，制作时首先对型材的预处理（变形材料矫正除锈涂底漆）按施工详图的大样求得起拱数值，制定起拱和单件各节点靠位板及孔的定位靠模。然后按大样各节点件尺寸，两单件组合，经焊接等工序制成符合要求的单个组合部件，然后按大样总组装整体桁架，经焊接等工序制成成品桁架。
