钢屋架拼装注意事项有哪些

文章出处:三维钢结构加工人气:362发表时间:2018-12-17【
  前段时间做了几套出口澳大利亚钢屋架项目,由于国外设计与国内总是感觉不一样,构件制作过程中,因图纸设计总会出现一些小问题。钢屋架不像建筑钢结构那样简单,它的做工要求精细,焊缝质量要求高,焊接工序比较繁琐,不像大型轻钢构件那样简易。钢构件拼装工序也称装配、组立,是指把制备完成的半成品和零件按图纸规定的运输单元,装成构件或其部件,然后连接为整体的过程。连接复杂的钢构件,应根据合同要求在制作单位进行预拼装。对节点构造复杂的钢结构,出厂前应在制作厂进行预拼装,并应有详细记录作为调整的依据。对受到运输条件限制而需要在工厂分段制作的大型构件,也应根据情况进行预拼装。


  钢屋架应用在一般生产厂房、动力钢结构厂房钢结构仓库、露天防雨棚、大型俱乐部、体育场及民用住宅等结构上。根据用途和需要,屋架的种类是多种多样的,一般有三角形钢屋架、梯形屋架、球形屋架或网形屋架。
  钢屋架多数用底样采用防效方法进行拼装,按设计尺寸、并按长、高尺寸,以1/1000预留焊接的收缩量,在拼装平台上放出拼装底样,因为钢屋架在设计图纸的上下弦处不标注起拱量,所以才放底样,按跨度比例画出起拱。



  在底样上一定按图画好角钢面宽度、立面厚度,作为拼装时的依据。如果在拼装时,角钢的位置和方向能记牢,其立面的厚度可省略不画,只画出角钢面的宽度即可。拼装时,应给下一步运输和安装工序创造有利条件,除按设计规定的技术说明外,还应结合屋架的跨度(长度),做整体或按节点分段进行拼装。钢屋架拼装一定要注意平台的水平度,如果平台不平,可拼装前用仪器或拉粉线调整垫平,否则拼装成的屋架,在上下弦及中间位置产生倾向弯曲。

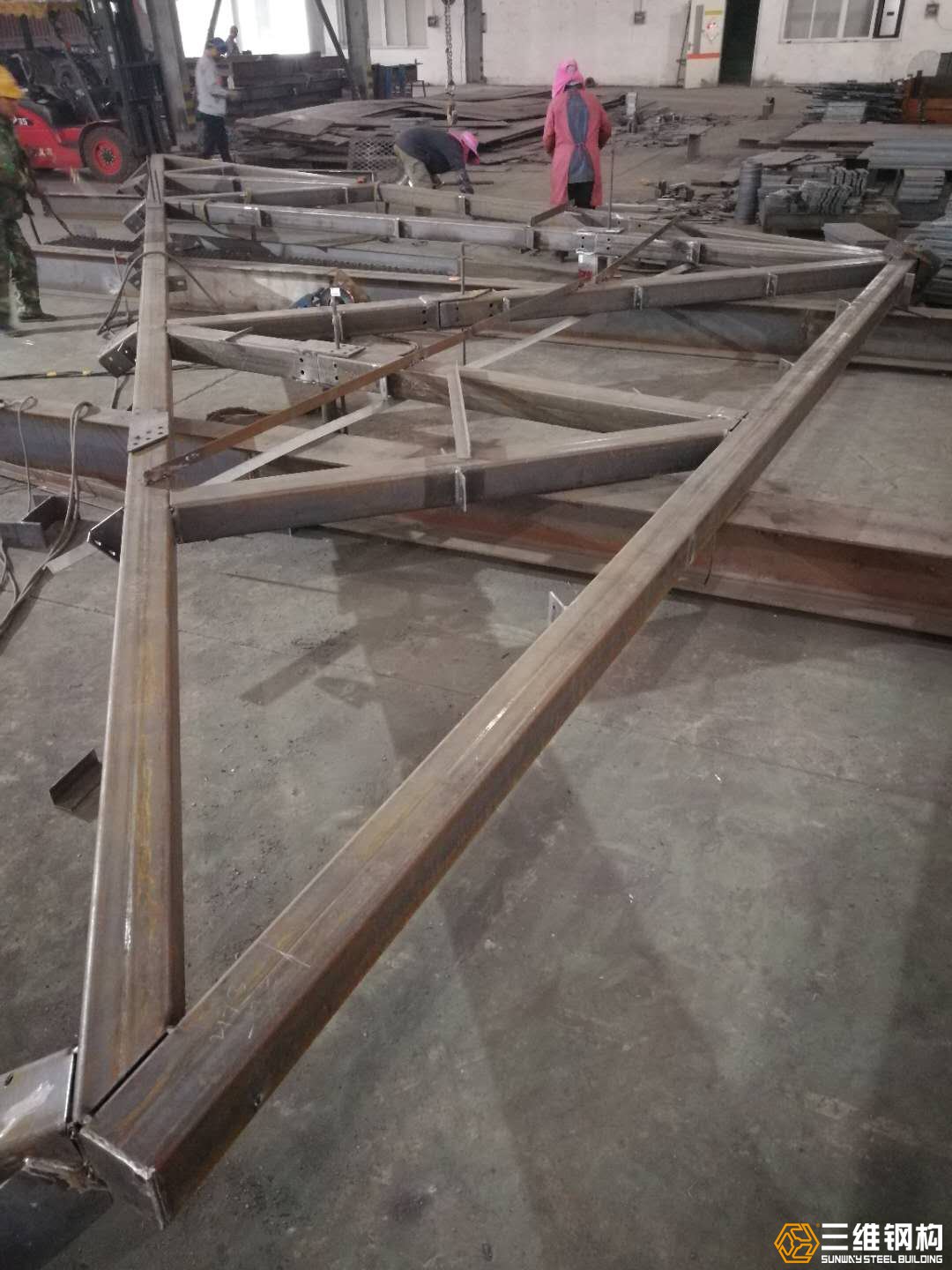

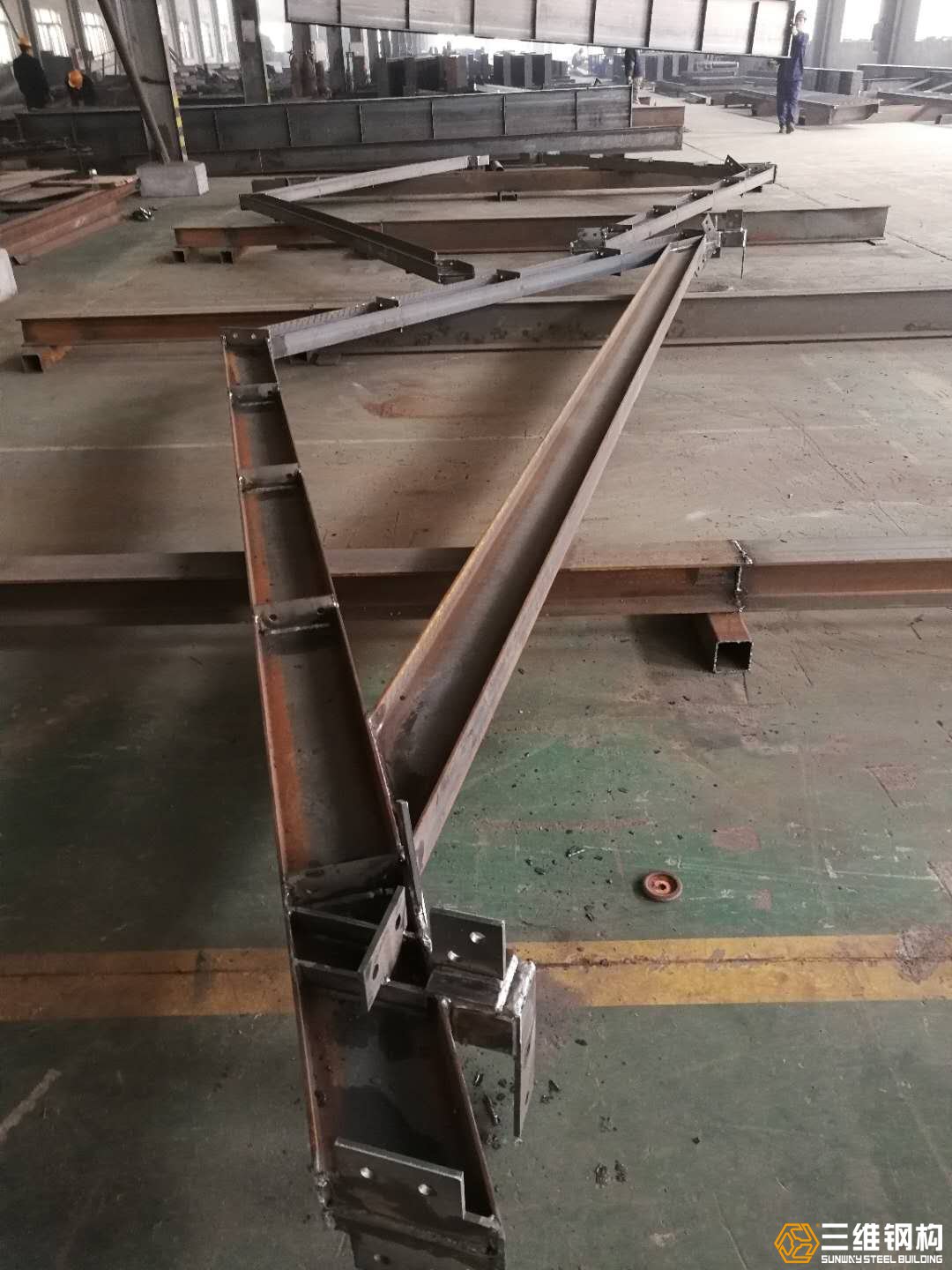

  放好底样后,将底样上的各位置上的连接板用电焊点牢,并用挡铁定位,作为第一次单片屋架拼装基准的底模,接着,就可将大小连接板按位置放在底模上。屋架的上下弦及所有的立、斜撑,限位板放到连接板上面,进行找正对齐,用卡具夹紧点焊。待全部点焊牢固,可用吊车翻转180°,这样就可用该扇单片屋架为基准仿效组合拼装。
对于特殊动力厂房屋架,为适应生产性质的要求强度,一般不采用焊接而用铆接,这种拼装法具有效率高、质量好,便于组织流水作业等优点。
