焊接H型钢结构加工的工艺流程

文章出处:三维钢结构加工人气:185发表时间:2022-06-15【

在钢结构建筑领域,焊接H型钢是我们常见的一种钢构件,在钢结构工程中主要用做钢梁和钢柱以及钢结构厂房中的行车梁。除了在建筑中比较常见意外,H型钢也广泛应用于各个行业,比如,工业构筑物的承重支架;地下工程的支护结构;火车、汽车、拖拉机等设备的大梁支架……等。

    焊接H型钢的用途这么广泛和普遍,那么H型钢是怎样加工制作的呢?接下来,我们一起来看看H型钢加工过程。

H型钢加工流程

    H型钢可根据其用途来制作和设计,从原材料开始,首先根据设计要求和实际需要,选择的品种、规格、性能的钢材。其次是焊接所需材料,包括:焊条、焊丝、焊剂等,都需要检验合格,才可使用。其它材料以及使用的设备包含:引弧、引出板、定位板;组立机、焊机、埋弧焊机、砂磨机、烤枪、割炬、碳刨钳等。

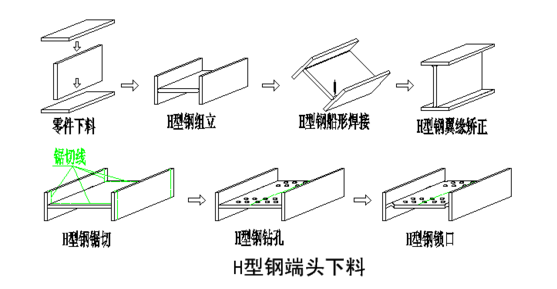

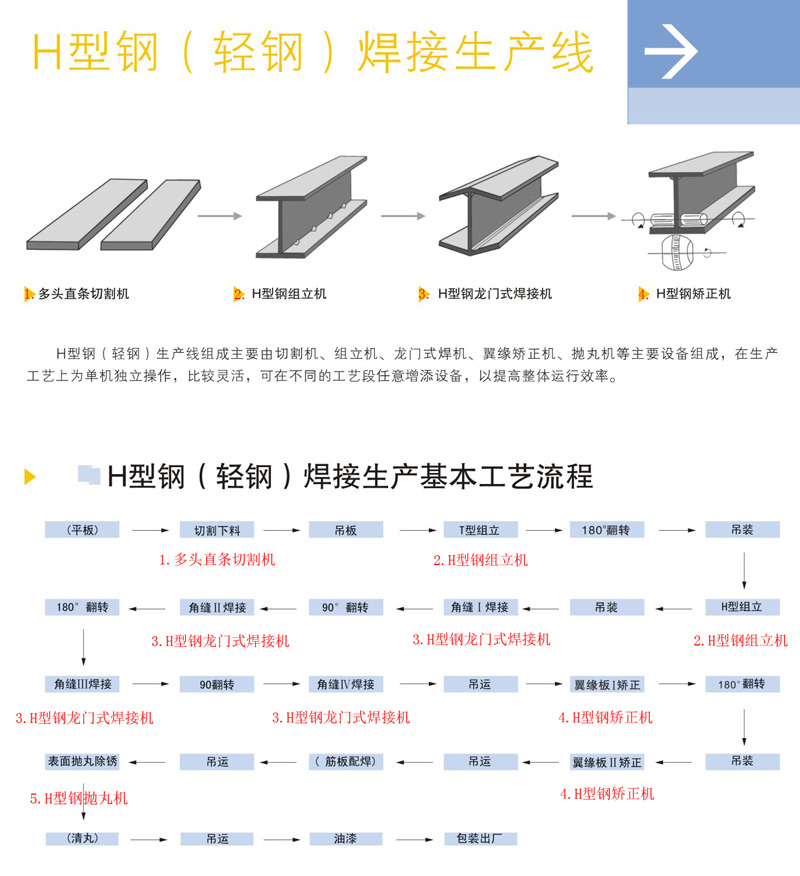

H型钢加工工艺流程图

    H型钢加工过程,材料齐全,准备工作都做好以后,就需要根据图纸来下料,盛大钢构采用数控切割机进行腹板和翼板的下料工作,并标注好每个部件的名称以及编号和工程名称,归类存放。下料完成以后,接下来就是H型钢加工的组装工作,组装工作可以采用流水线组装机和人工胎架进行组装。

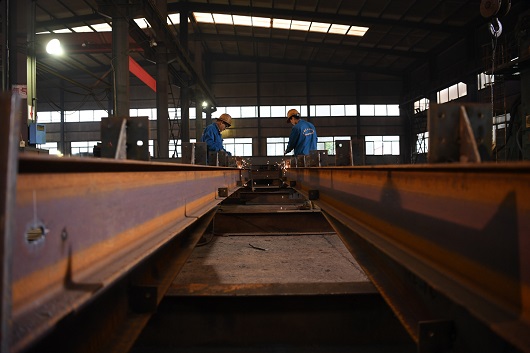

H型钢加工

    H型钢加工焊接之前,需要在两边设置“T”形引弧板及引出板,引弧板及引出板长度应大于或等于150mm,宽度应大于或等于100mm,焊缝引出长度应大于或等于60mm。之后移除引弧板和引出板,注意要用气焊切割,不可直接使用外力击打引弧板和引出板。

    焊接H型钢加工的工艺流程大致就是以上所述,可以让我们对H型钢生产工艺有一个初步的认识,具体操作流程日后再慢慢分解。
